Fastline Circuits Co., Limited hija waħda mill-aktar manifatturi u fornituri affidabbli ta 'PCB flex b'ġenb wieħed - fiċ-Ċina. Aħna impenjati li nipprovdu servizz personalizzat ta 'kwalità għolja lill-klijenti globali. Jekk inti qed tmur għall-bejgħ bl-ingrossa avvanzat single-sided flex pcb magħmul fiċ-Ċina, merħba tikseb kwotazzjoni mill-fabbrika tagħna.
Introduzzjoni tal-Prodott

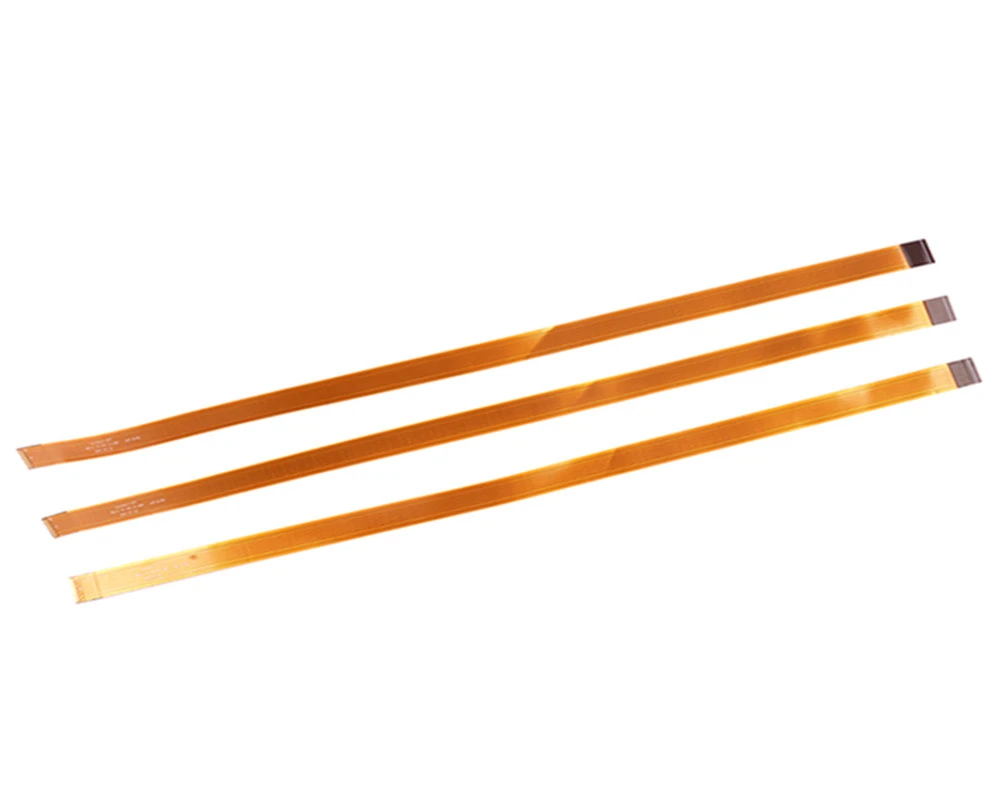

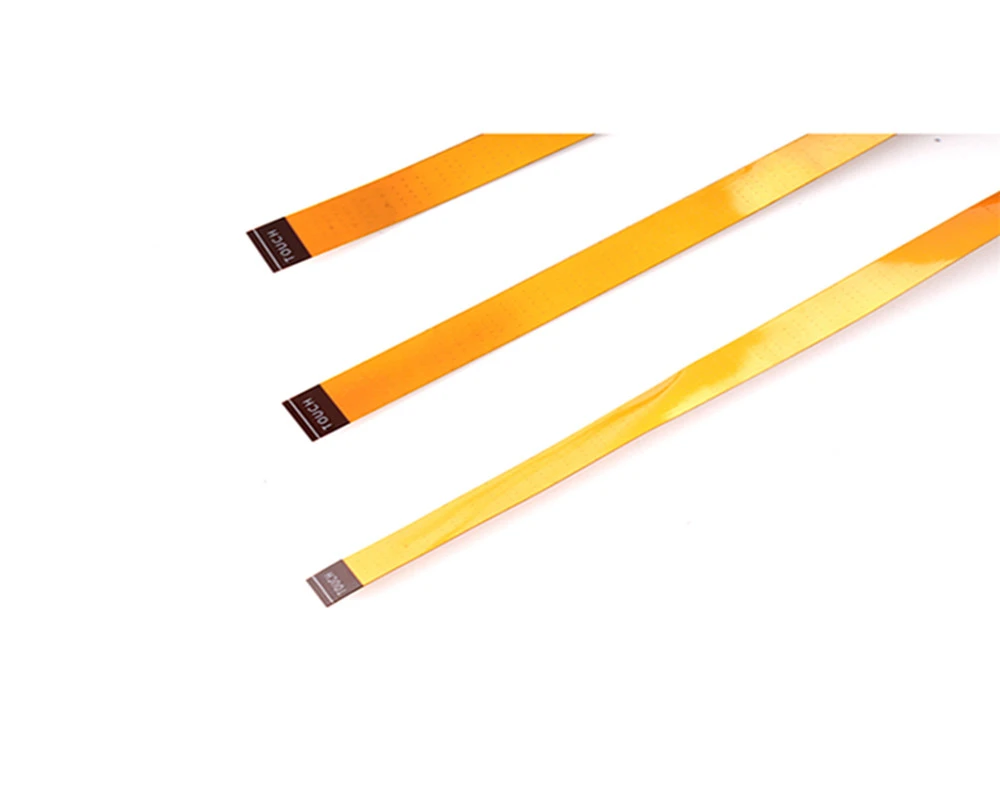

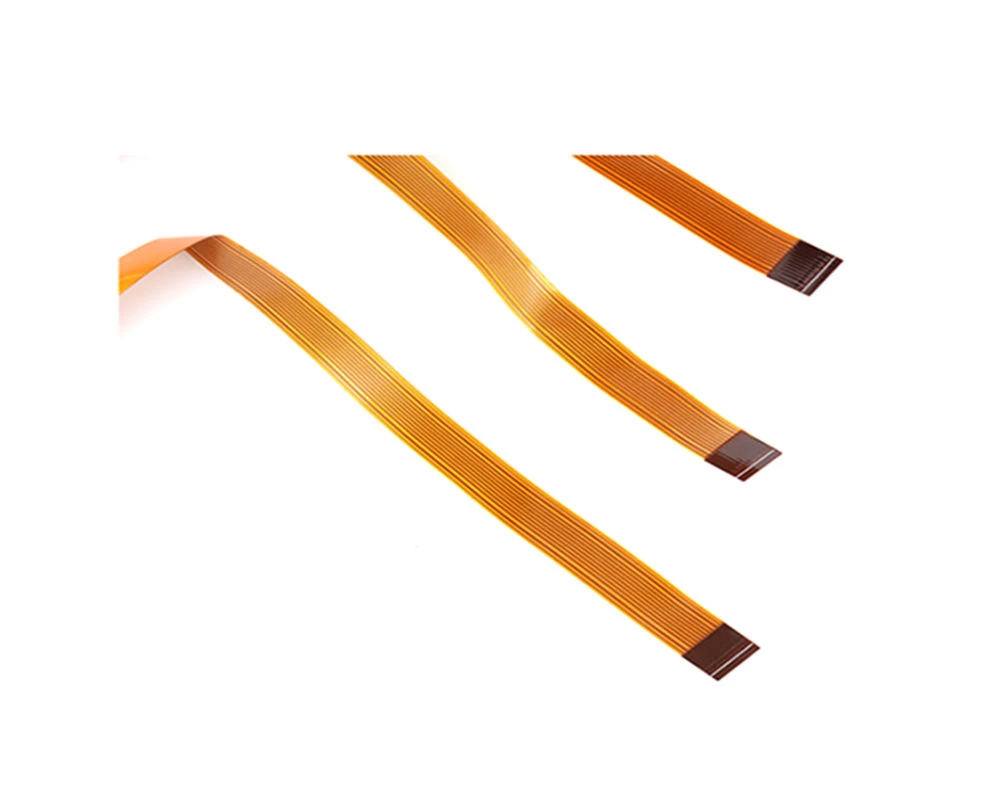

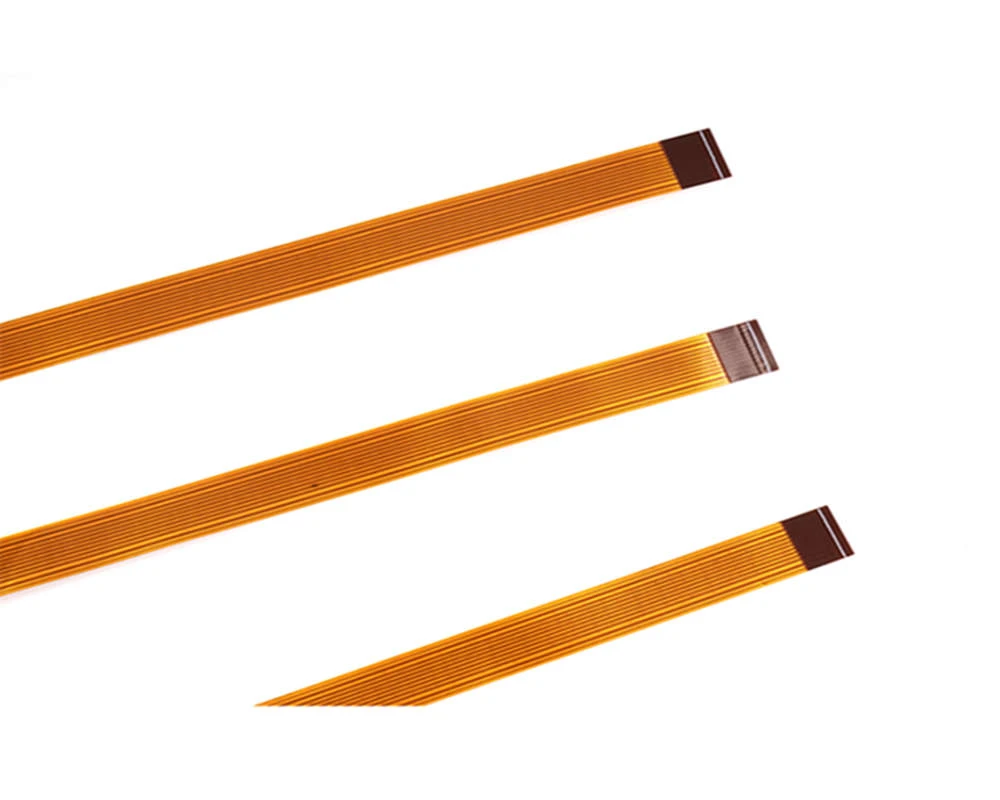

Single-Sided Flex PCB huwa bord ta 'ċirkwit ħafif u flessibbli ddisinjat għal applikazzjonijiet li jeħtieġu daqs kompatt, kapaċità ta' liwi, u prestazzjoni elettrika affidabbli. B'saff wieħed tar-ram konduttiv, hija soluzzjoni ideali għal prodotti bi spazju limitat u disinji ta 'ċirkwiti sempliċi.
FastlinePCB jipprovdi manifattura ta' PCB flessibbli b'-kwalità għolja-naħa waħda b'fabbrikazzjoni preċiża u kwalità konsistenti. Aħna nappoġġjaw kemm il-produzzjoni tal-prototip kif ukoll tal-volum biex nilħqu firxa wiesgħa ta 'ħtiġijiet ta' applikazzjoni.
PCBs flex b'ġenb wieħed-jintużaw ħafna fl-elettronika tal-konsumatur, apparat li jintlibes, tagħmir mediku, elettronika tal-karozzi, kameras, printers, u prodotti elettroniċi kompatti oħra. Noffru wkoll servizzi ta 'assemblaġġ ta' PCB u manifattura turnkey għal appoġġ sħiħ tal-proġett.
Parametri tal-Prodott (Speċifikazzjonijiet)
|
Oġġett |
Kapaċità ta' Manifattura |
|
Materjal |
FR4, Polyimide / Polyester |
|
Jgħodd |
Flex: 1 ~ 20L; Riġidu-Flex: 2~22L |
|
Ħxuna tal-Bord |
Min.0.05mm; Max. 0.3mm |
|
Ħxuna tar-ram |
1/3 oz - 2 oz |
|
Daqs tat-Tħaffir CNC (Mass) |
6.5mm |
|
Daqs tat-Tħaffir CNC (Min) |
Flex: 0.15mm |
|
Tolleranza tal-Post tat-Toqob |
± 0.05mm |
|
Daqs tat-Tħaffir Coverlay (Min) |
0.6mm |
|
Min Wisa' tal-Linja / Spazjar |
0.1mm |
|
Ħxuna tar-ram fuq il-ħajt tat-toqba |
Flex: 12-22μm |
|
Daqs Min Pad |
φ0.2mm |
|
Tolleranza Etch |
Tolleranza tal-wisa' tal-linja lesta ± 20% |
|
Tolleranza ta' Reġistrazzjoni tal-Mudelli |
± 0.1mm (Daqs tal-Panew tax-Xogħol: 250 * 300mm) |
|
Tolleranza ta' Reġistrazzjoni Coverlay |
±0.15mm |
|
Tolleranza ta' Reġistrazzjoni ta' Maskra ta' Solder |
± 0.2mm |
|
Maskra tal-istann għal PAD |
Mhux fotosensittivi: 0.2mm |
|
Min. Solder Mask Dam |
0.1mm |
|
Tolleranza ta' reġistrazzjoni ħażina |
± 0.30mm |
|
Finish tal-wiċċ |
Kisi Ni / Au; Kimika Ni / Au; OSP |
Żjara tal-klijent
Fabbrika
Żmien taċ-ċomb u Ippakkjar
|
Oġġett |
Kampjun Lead time |
Żmien taċ-ċomb tal-produzzjoni tal-massa |
|
PCB b'naħa waħda |
1 ~ 3 ijiem |
4 ~ 7 ijiem |
|
PCB b'żewġ naħat |
2 ~ 5 ijiem |
7 ~ 10 ijiem |
|
PCB b'ħafna saffi |
7 ~ 8 ijiem |
10 ~ 15-il jum |
|
Assemblea PCB |
8 ~ 15-il jum |
2 ~ 4 ġimgħat |
|
Ħin tal-kunsinna |
3-7 ijiem |
3-7 ijiem |
|
Ippakkjar |
Borża elettrostatika, Fowm, Kard tas-sikkina, pakkett tal-bużżieqa, Kartun |
|
Kunsinna & Shipping
Noffru għażliet ta 'tbaħħir flessibbli biex nilħqu ħtiġijiet differenti ta' kunsinna.
Il-klijenti jistgħu jużaw il-kont tal-kurrier tagħhom stess, jew jagħżlu l-kont tat-tbaħħir ta 'FastlinePCB għall-arranġament. Għal ordnijiet itqal jew bl-ingrossa, it-tbaħħir tal-merkanzija bil-baħar huwa wkoll disponibbli bħala għażla kost-effettiva.
Aħna se nippakkjaw bir-reqqa l-prodotti kollha biex niżguraw kunsinna sikura u nappoġġjawk fl-għażla tal-metodu ta 'loġistika l-aktar adattat ibbażat fuq id-daqs tal-ordni u l-urġenza.
Servizz ta' wara-Bejgħ
Aħna niggarantixxu li l-prodotti kollha tal-PCB u PCBA manifatturati minn FastlinePCB huma koperti minn garanzija ta '-sena. Dan jiżgura li kwalunkwe difett-relatat mal-manifattura jiġi indirizzat fil-pront mit-tim tal-inġinerija tagħna b'soluzzjonijiet effettivi mfassla għall-kwistjoni.
FAQ
Q1: Tipprovdi manifattura ta 'PCB express?
Iva, fast-servizz ta' dawran huwa disponibbli għal tipi ta' PCB magħżula.
Q2: X'inhi l-iktar għażla ta 'produzzjoni mgħaġġla?
Bordijiet prototipi sempliċi jistgħu jitlestew fi żmien qasir ħafna.
Q3: Is-servizz espress jaffettwa l-kwalità?
Le, l-istandards tal-kontroll tal-kwalità jibqgħu l-istess.
Q4: Jistgħu l-ordnijiet tal-PCBA jiġu wkoll traċċati malajr-?
Iva, l-assemblaġġ SMT jista 'jiġi rranġat ukoll b'mod urġenti.
Q5: Il-materjali kollha huma disponibbli għall-produzzjoni veloċi?
Xi materjali speċjali jistgħu jeħtieġu żmien itwal ta 'preparazzjoni.
Q6: Nista' nitlob skedar ta' prijorità?
Iva, nistgħu nirranġaw il-produzzjoni ta 'prijorità skont l-ammont ta' xogħol.
It-tags Popolari: PCB flex b'naħa waħda-, iċ-Ċina manifatturi tal-PCB flex b'naħa waħda-, fornituri, fabbrika
